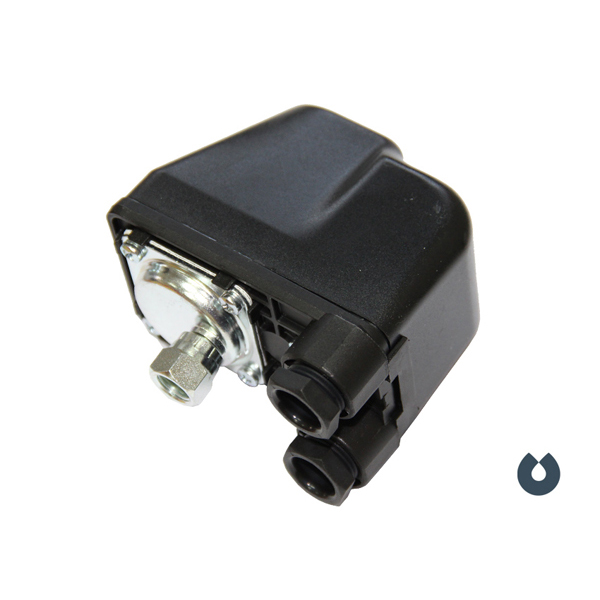

Реле давления РМ 5(вр) 1/4" ITALTECNICA (раб. диапазон давлений 1-5 атм, макс ток 16А, прис. разм 1/4 вр) (Италия)

Реле давления PM/5 — устройство, управляющее включением–выключением насоса при достижении в водопроводной сети определенного, заранее установленного давления.
Реле давления РМ/5 предназначено для управления включением–выключением любых однофазных (230 В) насосов мощностью до 1,5 кВт.
Реле включает насос, когда давление падает ниже давления включения и выключает насос, когда давление в системе превышает давление выключения.

Характеристики:
Температура рабочей среды: 0-40°С
Рабочий диапазон давления: 1-5 бар
Заводская настройка давления: 1,4 — 2,8 бар
Минимальный перепад давления: 1 бар
Максимальный рабочий ток: 16 А
Напряжение питания: 220-250 В
Присоединительный размер: G 1/4′ (трубная резьба)
Класс электрической защиты: IP44

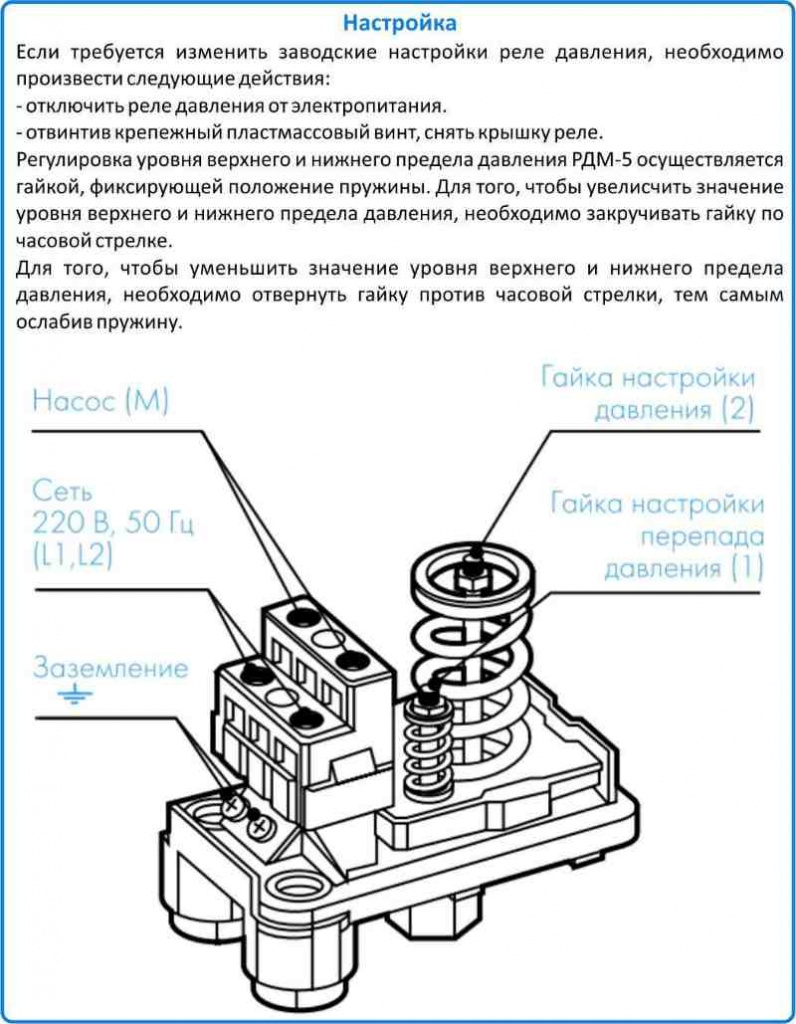

Настройка реле давления для насоса:
Если вы по каким-либо причинам хотите изменить заводскую настройку реле давления для насоса, вам необходимо проделать следующие действия:
отключить реле давленияот электропитания;
отвинтить крепежный пластмассовый винт и снять с реле крышку;

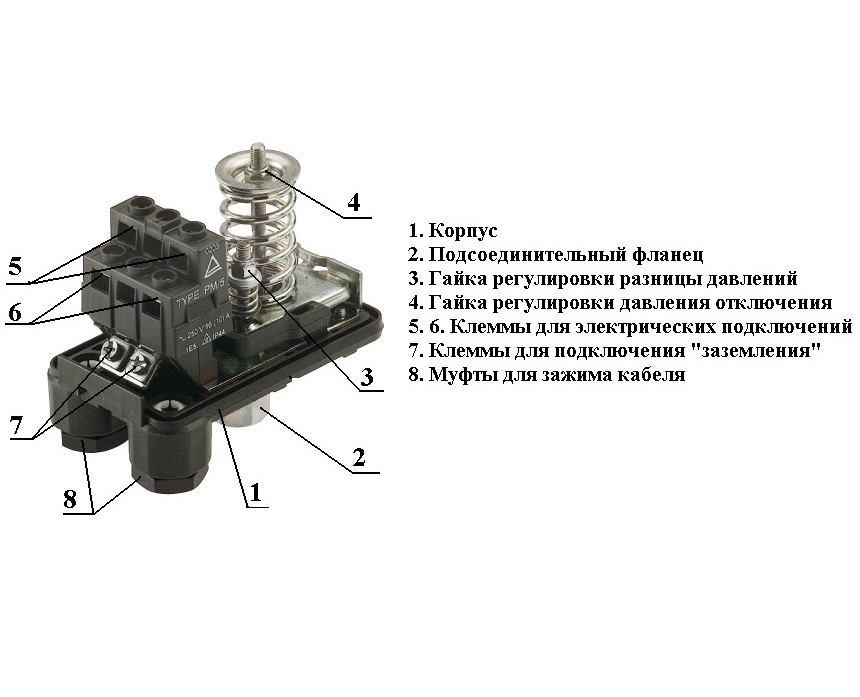

Винт от малой пружины регулирует давление отключения насоса. Вращением гайки 2 по часовой стрелке, увеличивайте давление отключения насоса (и наоборот);
Винт от большой пружины регулирует давление включения насоса. Вращением гайки 1 по часовой стрелке, увеличивайте разность между давлением включения и выключения насоса.
Настройку на определенное давление производить с использованием манометра

Пример настройки
Если вам необходимо поднять давление отключения насоса до 3,5 бар, оставив давление включения прежним (1,4 бар), поступайте следующим образом:
вращением гайки 2 по часовой стрелке, поднимите давление отключения насоса до требуемой величины, при этом на такую же величину увеличится
давление включения насоса. Далее, вращением гайки 1 по часовой стрелке добиваемся того, что давление включения насоса вновь становится равным 1,4 бара.
